Evolution de La BOX Radio

Temps de lecture : 3 minutes

La suite et mise a jour de l’article Station radio Transportable – Radio-BoxStation radio Transportable – Radio-Box.

Mes attentes étaient :
Alimentation polyvalente : Supporte des sources variées, notamment basse tension en courant continu (solaire, batterie interne ou externe) en courant alternatif (réseau électrique public, générateur, etc.).
Modes multiples : Prend en charge plusieurs modes tels que la phonie, CW, PSK, RTTY, JTx, FT8, FT4, FreeDv, SSTV, etc.
Plages de fréquences étendues : Compatible avec les bandes HF, VHF et UHF.
GPS intégré : Prêt pour l’APRS.
Solide : Conçu pour être robuste.
Pratique : Rapide à installer, facile à ranger.
Autonome : Fonctionne de manière indépendante.

Après de multiples tests et expérimentations, tous les objectifs ont été atteints.

Dans la box 1 convertisseur 8V-36V en 13.8V 30A pour le TX-RX
2 abaisseurs 13.8V 12V 5A (1 pour le PC, l’autre pour les accessoires)
1 alimentation à découpage 230V 13.8V 30 A (sortie réglable)

La radio étant amovible, il est possible d’insérer n’importe quelle radio dans le compartiment (pour ma part Kenwood TS450S, Icom IC-7300 ou encore le Yaesu FT-857D…). La boite d’accord est inutile avec l’Icom IC-7300 mais reste en place au cas ou …
De plus, le dessus de la caisse est équipé de deux prises allume-cigare en 13,8V permettant l’installation éventuelle d’un poste UHF/VHF supplémentaire.

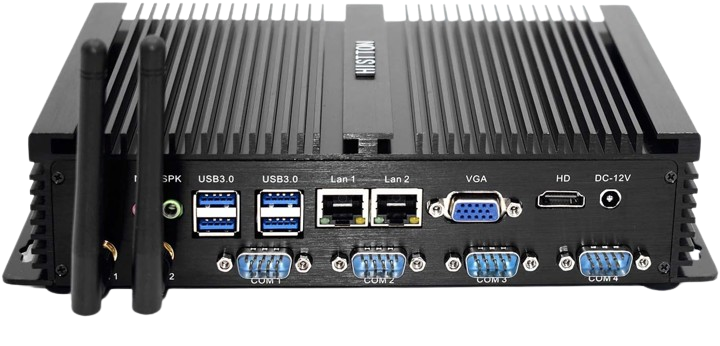

Remplacement du mini pc Beelink GK mini par un pc de type industriel et le moniteur 10.1 pouce par un 15.6

Ajout d’un support batterie d’outillage portable (Pakrside) permettant d’avoir en interne 20V 8Ah supplémentaire.

La “batterie” faite maison 90 Ah

Ajout d’un onduleur à onde sinusoïdale pure, convertisseur de tension entrée DC 12V, sortie 230 V 1000 W en pointe (en complément de la mallette).

La Box en action

73
