Programmation fréquences TYT TH-UV88

Temps de lecture : 3 minutes

J’ai récemment reçu mon TYT UV-88 commandé sur un site marchand d’internet.

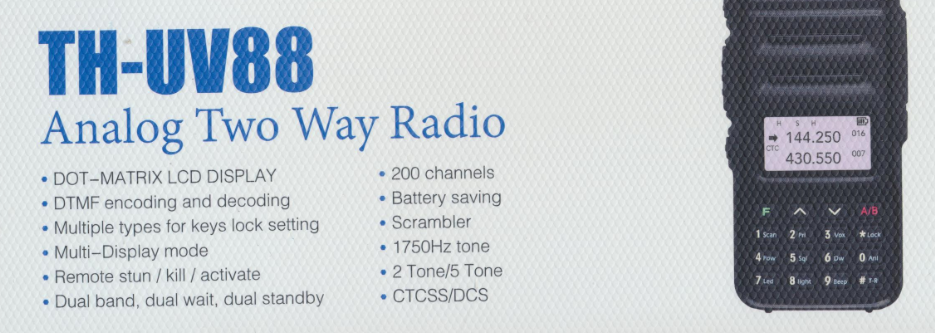

Le TH-UV88 est une radio à double bande (VHF/UHF) fabriquée par la société chinoise TYT Electronics.
Je vous détaille ici sa mise en service …

Mise à jour du firmware
Connecter la radio au câble de programmation. J’utilise le même câble que pour la programmation de mon UV5R Baofeng.

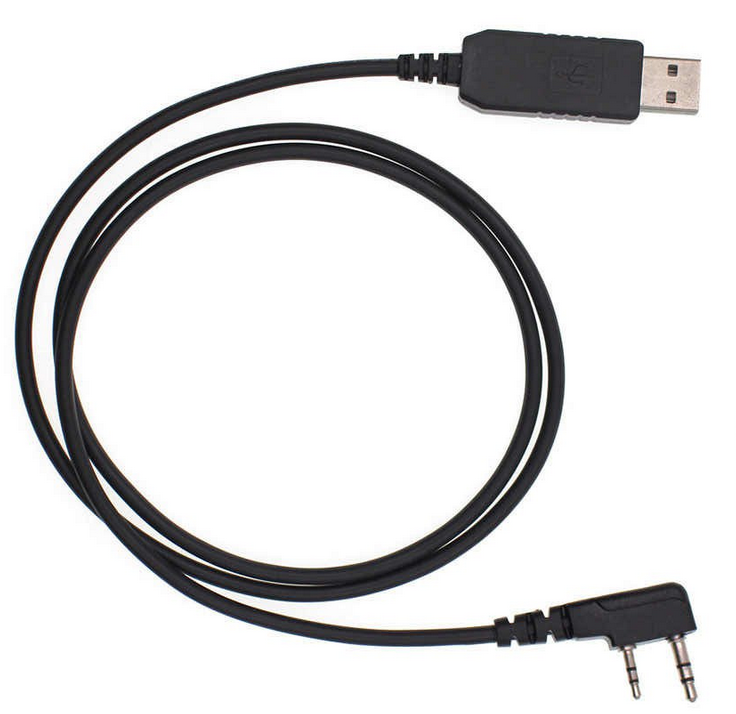

Cable de programmation
Câble de programmation

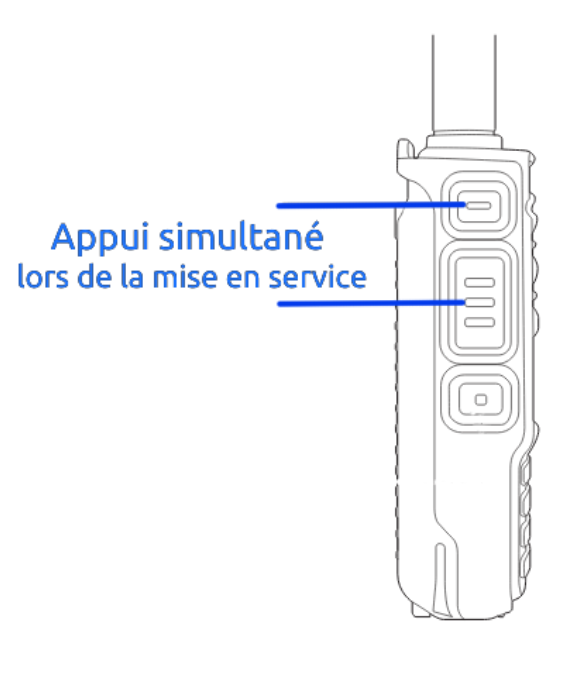

Allumer la radio en maintenant appuyé la touche PTT ainsi que la touche situé juste en dessus.

La radio reste éteinte mais la led s’allume en rouge ou en vert selon modèle.
Se rendre sur le site TYT à cette adresse : https://www.tyt888.com/?mod=download
Choisir le dernier firmware en date du style TH-UV88 new firmware xxxxxxx (xxxx =annéemoisjour ex 20201007).

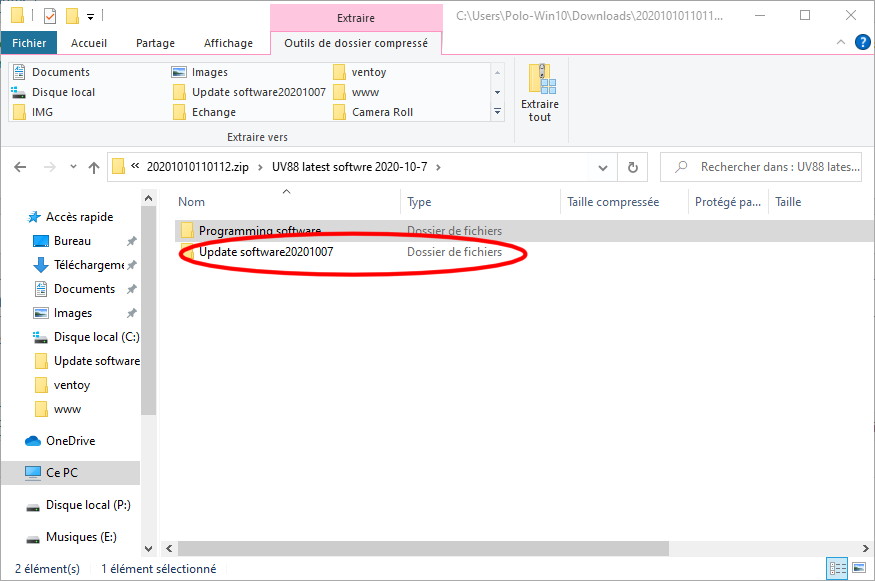

Télécharger et décompressez le fichier au format .zip

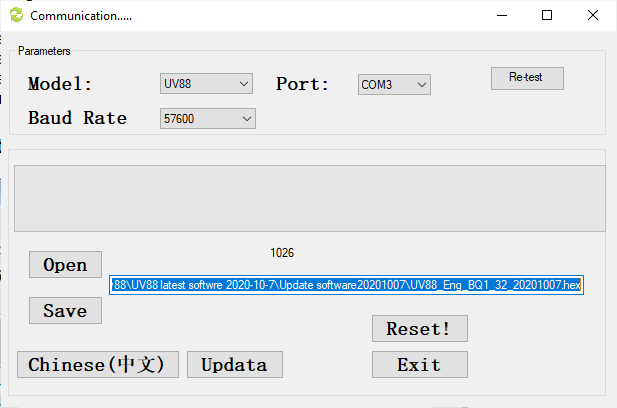

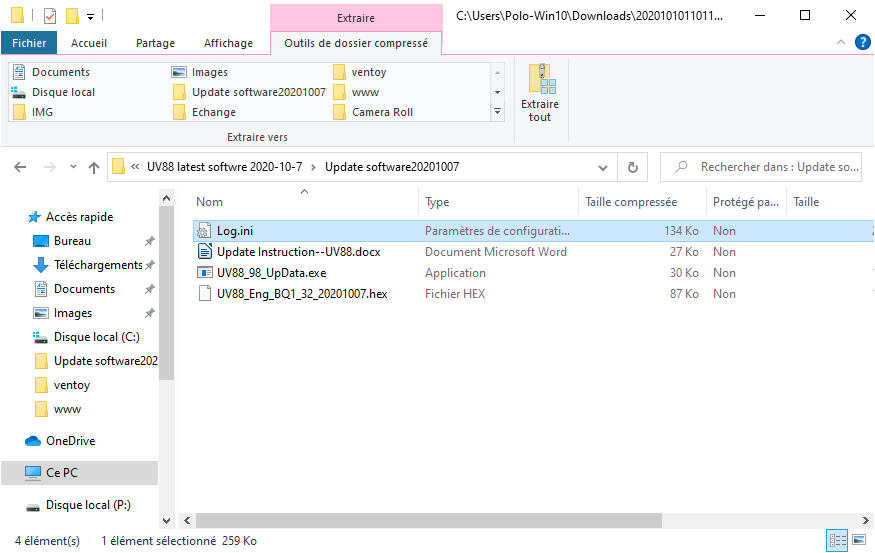

Exécuter le programme UV88_98_UpData.exe.
Ouvrez le fichier (open) contenant le firmware (Ici UV88_Eng_BQ1_32_20201007.hex).
Régler le bon port USB.
Laisser la vitesse sur Baud rate sur 57600.

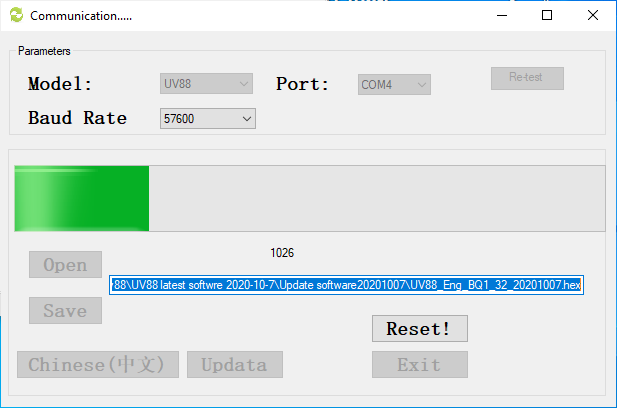

Cliquez sur le bouton Updata pour effectuer le transfert.
Le firmware est installé !

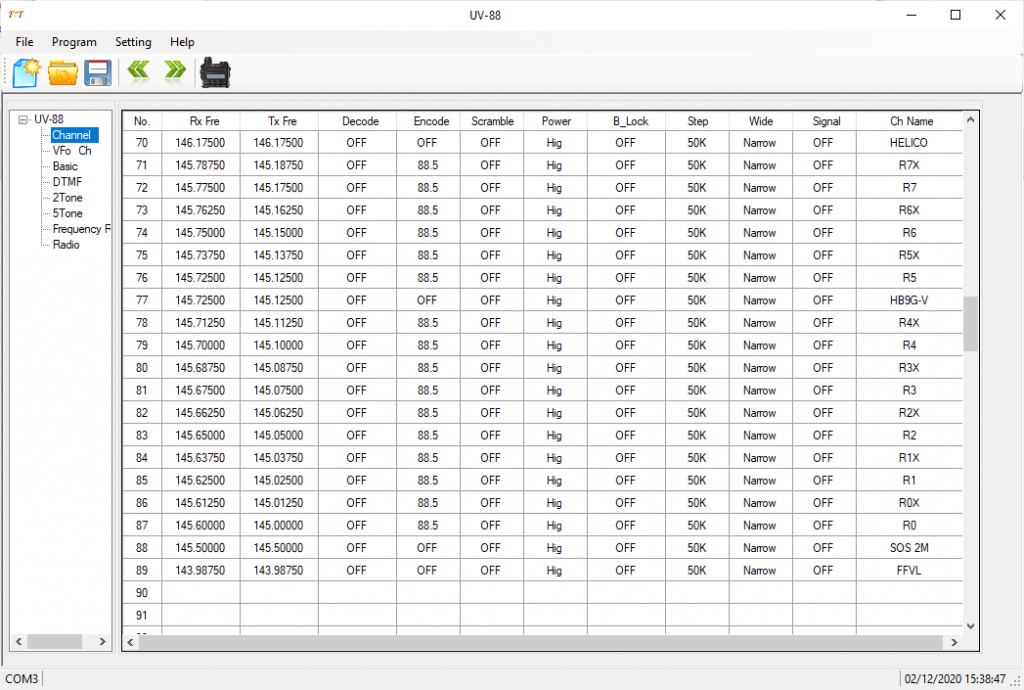

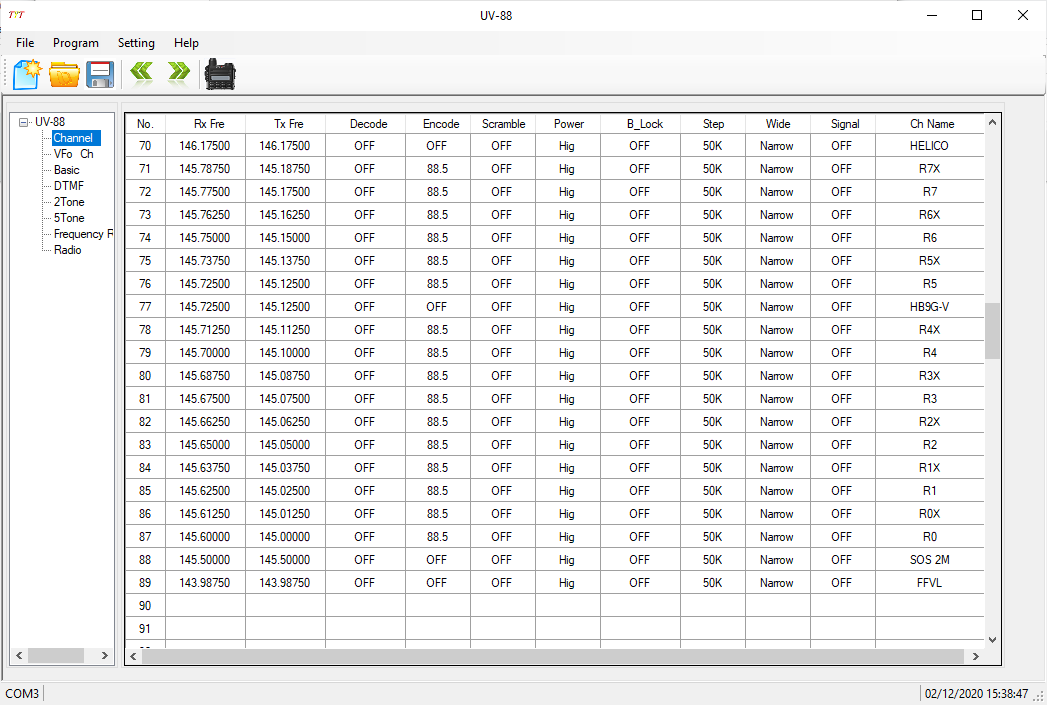

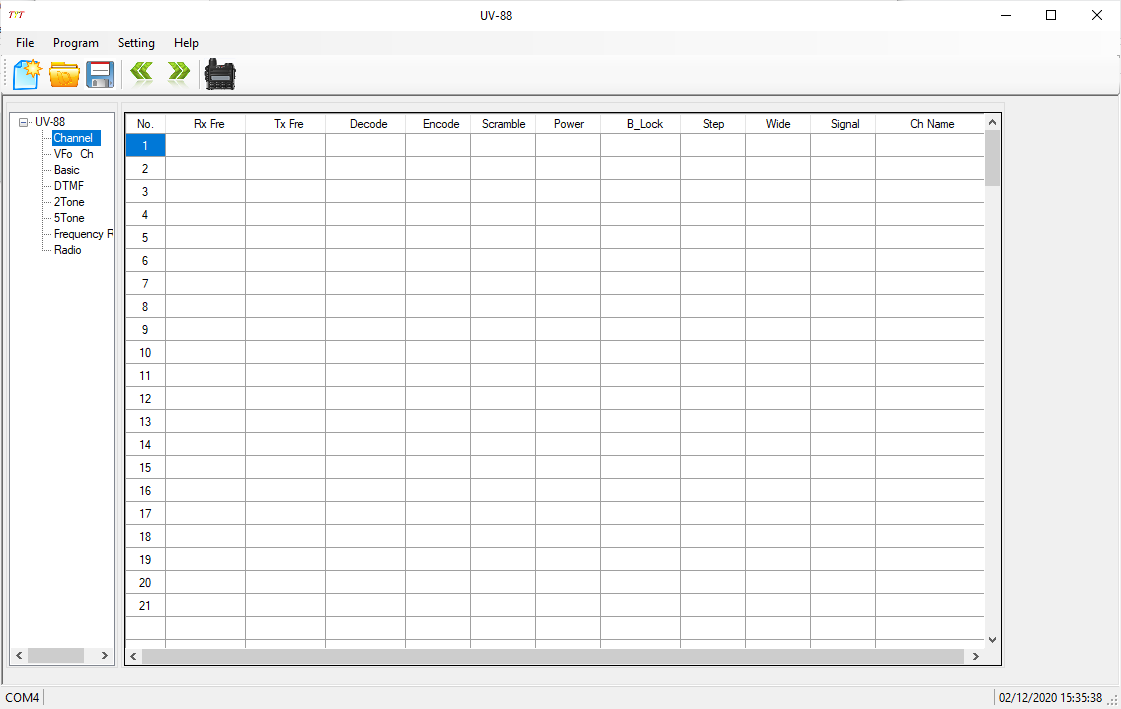

Programmation des mémoires de la radio

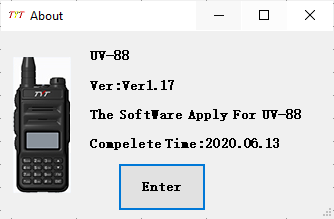

Avec le programme fourni par TYT (le deuxième répertoire de l’archive décrite ci-dessus)





Le menu : News Nouveau – Open Ouvrir -Save Sauver – Read Importer depuis la radio – Wrtite  Ecrire sur la radio

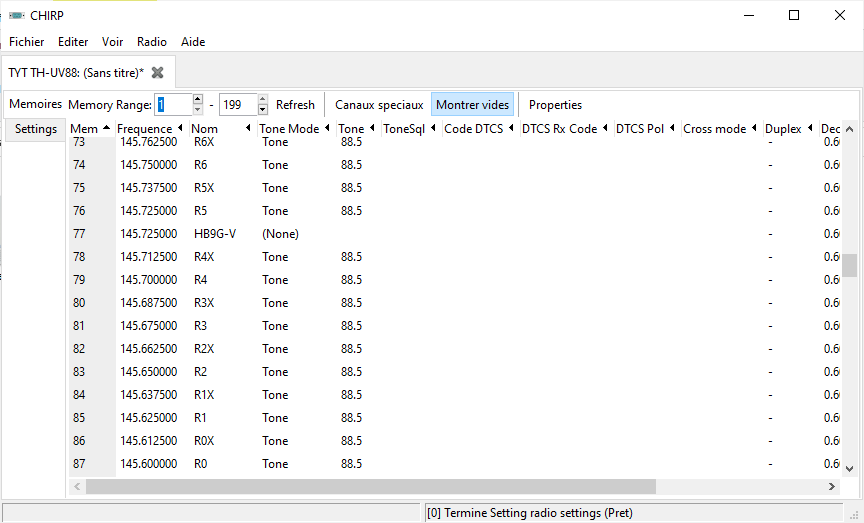

Avec Chirp

Utilisation du fichier img utilisé pour la programmation du Baofeng UV5R (ouvrir fichier img UV5R et le faire un coper/coller dans l’onglet TYT – UV88)

Caractéristiques :
Marque : TYT
Modèle : TH-UV88
Fréquence version export : 136-174Mhz et 400-480Mhz
Puissance de Sortie : 5W VHF – 3W UHF –
Mémoires programmables: 200 canaux
Dimensions: 128mm*48*28mm
Poid : 106 g
Batterie : 1400 mAh Li-ion Rechargeable
Coque : En plastique

Vue : 9 989

26 réflexions au sujet de « Programmation fréquences TYT TH-UV88 »

  1. Bonjour cher OM.
    Merci pour votre tuto, parfait.
    Néanmoins, je souhaiterais le faire passer en version “complète, je ne trouve pas pour le modifier autre qu’en version EU.
    Merci d’avance si vous avez la méthode.
    Cordiales 73 LZN

    Répondre

  2. Bonjour
    Je suis novice en radio j’ai acheté un TYT-uv88 pour le paramétrer sur le canal E secours en montagne.
    J’ai mon identifiant, j’ai programmé plusieurs fois, mais j’ai n’arrive pas à lancer le test…

    Répondre

    1. Bonjour
      Je ne connais pas particulièrement ce réseau …
      La Fréquence canal E 161.300Mhz
      CTCSS Tone à 123Hz en émission
      Je n’en sais pas plus …
      73

      Répondre

  5. Bonjour cher OM,
    J’ai fait l’acquisition du TYT TH-UV88 et je souhaiterais étendre les canaux de 136 mhz à 174 mhz. Mais quand j’arrive à l’étape Exécuter le programme UV88_98_UpData.exe, j’ai le message suivant : “there is not available port”….avec mon anglais tout à fait rudimentaire, je comprends que le port n’est pas dispobible. De quel port s’agit-il svp et comment remédier à ce souci svp.
    meilleurs 73

    Répondre

  6. re-bonjour,
    J’ai réussi à débloquer le port com3 sur Windows 11, il s’agit d’un gros bug, il faut utiliser l’ancien driver pour avoir accès au tx….par contre comment on fait pour upgrader les fréquences svp ?

    Répondre

      1. Bonjour. C’est la maj du firmware qui permet d’étendre les fréquences. Non ?
        Mais comment est-ce possible en téléchargeant un firmware .HEX tout public ?
        Je ne vois pas comment CHIRP permettrait de le faire. Sauf peut-être si le fichier IMG de l’UV5R bénéficiait déjà d’une plage étendue.
        D’autre part, en mode VFO les fréquences étendues sont refusées en manuel et ne s’affichent pas non plus en scan. Par contre, la programmation avec CHIRP autorise des mises en mémoire de fréquences étendues.
        Suis-je réellement en fréquences étendues ? That is the question.

        Répondre

  9. Bonjour,
    merci pour les infos
    si les drivers prolific ne fonctionnent pas il faut les drivers ch340 c’est une autre marque de puce usb/TTL
    pour installer le logiciel TYT j’ai du faire clic droit/ executer en tant que admin

    Répondre

  10. Bonjour à tous!
    Je viens d’acquérir un TYT 88, j’ai suivi tout le processus des installations d’un célèbre vendeur sur le Net mais je ne parviens pas à rentrer les fréquences PMR.
    Je précise être un novice complet en Radio et mettre mis au courant des lois…Mais survivaliste sans doute pas légal (sauf en écoute) mais survivaliste légitime…

    Par ailleurs, disposant du dernier chipset sur mon TW, il faut savoir que le logiciel CHIRP n’est pas compatible à ce jour avec cette version. C’est ce qui est signalé sur le site de vente.

    Souhaitant pouvoir être éclairé, je vous adresse mes salutations ensoleillées.

    Répondre

  11. Bonjour Jean Paul

    Merci pour toutes ces infos bien utiles !

    Une question : J’utilise Chirp et depuis peu le logiciel de programmation livré avec le TYT UV88.
    Avec le logiciel de programmation de l’ UV88 que n’arrive pas a intercaler des fréquences au milieu d’autres, alors que c’est très facile avec Chirp . . . Hélas Chirp est moins performant pour programmer l’UV88 . . .
    J’ai l’impression que ce n’est pas possible. Pouvez vous me le confirmer ?

    Bonne semaine 73 F6FLF Francis

    Répondre

  13. Bonjour à tous,
    Je viens de recevoir mon UV88.
    Pas de problème pour programmer les fréquences (même si, étant débutant, je tâtonne un peu…) avec le pgm TYT.
    J’ai réussi à étendre ma plage de fréquences à 136-174Mhz et 400-480Mhz….MAIS la première plage n’apparaît plus dans le Menu “de base” pour scanner par exemple…..(en VFO, je n’ai que 400-800 qui apparaît)….
    Je ne sais pas trop ce qui s’est passé…bref, j’aimerais récupérer cette plage de fréquences (ne me demandez pas si j’ai sauvegardé la config d’origine!!!!) …si vous avez la manip ou le fichier, ce serait sympa !!
    MERCI!
    Claudio

    Répondre

  14. TYT a procédé à un changement du micro-processeur de l’UV88. Il y a dorénavant 2 versions de firmwares. Par contre le firmware du premier chipset (V1) n’est pas compatible avec la nouvelle version du chipset. Pour reconnaitre la 2ème version (V2), un autocollant sous forme de point rouge est apposé au dos de l’appareil sur le châssis, en enlevant la batterie. Le problème ets qu’il y a bien un carré rouge au niveau des slot batterie mais pas de point rouge. Je souhaiterais donc si cela est possible avoir une photo de ce point rouge pour valider le firmware a installer. Merci

    Répondre

    1. Pour identifier avec certitude s’il s’agit d’une V1 ou d’une V2, le mode de passage en DFU pour mettre à jour le firmware est différent sur les 2 versions :

      Sur la première version V1 : Appui sur le bouton PTT et le bouton P1 au dessus du bouton PTT et allumer le talkie walkie.
      Sur la première version V2 : Appui sur le bouton PTT uniquement et allumer le talkie walkie.

      Répondre

  17. Bonjour a F4HXN,
    question concernant le tyt uv-88…j entends dire que les baofeng uv5 et uvk5 tolèrent mal le changmenent d antenne et qu une fois que leur récepteur est un peu trop “ebloui”, ils deviennent sourd! En est il de meme avec le tyt uv88 qui semble ravir ses utilisateurs?
    C est pour utiliser en voiture sur une petite antenne mobile exterieure (vitre ou magnetique) ainsi qu en portable sur hotspot RRF.
    Bye, on4zo.
